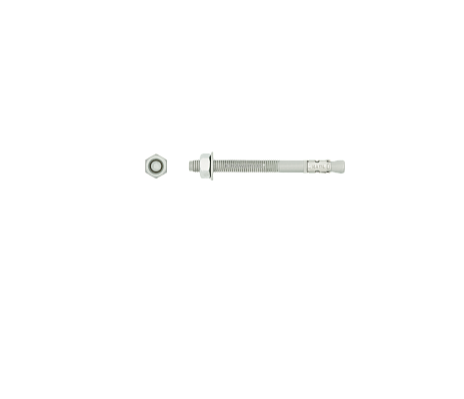

Клиновой анкер R-XPT-HD

Анкер с повышенной коррозионной устойчивостью
R-XPT - используется при неглубокой анкеровке с целью предотвращения контакта с арматурой
Маркировка глубины анкеровки на анкере облегчает процесс монтажа
Конструкция позволяет осуществлять сверление и монтаж непосредственно через закрепляемый элемент, что позволяет сократить усилия, затрачиваемые при выполнении монтажных работ
Холодная формовка обеспечивает постоянную точность размеров

Производитель: RAWLPLUG

по запросу

Кол-во−+Купить

Купить в 1 клик

Отложить

Информация о продукцииТехническая информацияОтзывы

Информация о продукции

Размер	Изделие	Анкер		Прикрепляемый элемент
		Диаметр	Длина	Максимальная толщина		Диаметр отверстия
		d	L	h_nom,red	h_nom,std	d_f
		[mm]	[mm]	[mm]	[mm]	[mm]
M8	R-XPT-HD-08050/5	8	50	5	-	9
	R-XPT-HD-08060/10	8	60	10	-	9
	R-XPT-HD-08065/15	8	65	15	-	9
	R-XPT-HD-08075/10	8	75	25	10	9
	R-XPT-HD-08080/15	8	80	30	15	9
	R-XPT-HD-08095/30	8	95	45	30	9
	R-XPT-HD-08115/50	8	115	65	50	9
	R-XPT-HD-08140/75	8	140	90	75	9
M10	R-XPT-HD-10065/5	10	65	5	-	11
	R-XPT-HD-10080/10	10	80	20	10	11
	R-XPT-HD-10095/25	10	95	35	25	11
	R-XPT-HD-10115/45	10	115	55	45	11
	R-XPT-HD-10130/60	10	130	70	60	11
	R-XPT-HD-10140/70	10	140	80	70	11
M12	R-XPT-HD-12080/5	12	80	5	-	13
	R-XPT-HD-12100/5	12	100	25	5	13
	R-XPT-HD-12120/25	12	120	45	25	13
	R-XPT-HD-12125/30	12	125	50	30	13
	R-XPT-HD-12135/40	12	135	60	40	13
	R-XPT-HD-12150/55	12	150	75	55	13
	R-XPT-HD-12180/85	12	180	105	85	13
	R-XPT-HD-12220/125	12	220	145	125	13
M16	R-XPT-HD-16100/5	16	100	5	-	18
	R-XPT-HD-16105/10	16	105	10	-	18
	R-XPT-HD-16125/5	16	125	25	5	18
	R-XPT-HD-16140/20	16	140	40	20	18
	R-XPT-HD-16150/30	16	150	50	30	18
	R-XPT-HD-16180/60	16	180	80	60	18
	R-XPT-HD-16220/100	16	220	120	100	18
M20	R-XPT-HD-20125/5	20	125	5	-	22
	R-XPT-HD-20160/20	20	160	40	20	22
	R-XPT-HD-20200/60	20	200	80	60	22
M24	R-XPT-HD-24260/100	24	260	115	100	26

Размер			M8	M10	M12	M16	M20	M24
Диаметр резьбы	d	[мм]	8	10	12	16	20	24
Диаметр отверстия в основании	d₀	[мм]	8	10	12	16	20	24
Крутящий момент	T_inst	[Nm]	15	30	50	100	200	300
Размер ключа	Sw	[мм]	13	17	19	24	30	36
Наружный диаметр шайбы		[мм]	16	20	24	30	37	44
СТАНДАРТНАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h_0,s	[мм]	60	65	85	105	125	140
Минимальная глубина заделки анкера в основание	h_nom,s	[мм]	55	59	80	100	119	135
Минимальная толщина основания	h_min,s	[мм]	100	100	136	170	198	224
Минимальное расстояние между точками крепления	s_{min, s}	[мм]	50	55	75	90	140	180
Минимальное расстояние от края основания	c_{min, s}	[мм]	40	50	65	80	100	200
РЕДУЦИРОВАННАЯ ГЛУБИНА АНКЕРОВКИ
Минимальная глубина отверстия в основании	h_0,r	[мм]	45	55	65	85	105	125
Минимальная глубина заделки анкера в основание	h_nom,r	[мм]	40	49	60	80	99	120
Минимальная толщина основания	h_min,r	[мм]	100	100	100	130	158	194
Минимальное расстояние между точками крепления	s_min,r	[мм]	45	55	100	100	125	160
Минимальное расстояние от края основания	c_min,r	[мм]	40	65	100	100	125	160

Рабочие характеристики отдельного анкера без учета влияния краёв и соседних анкеров

Размер		M8	M10	M12	M16	M20	M24
CРЕДНЯЯ РАЗРУШАЮЩАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Ru,m
Стандартная глубина анкеровки	[кН]	16.15	20.03	29.95	47.87	58.40	71.73
Редуцированная глубина анкеровки	[кН]	9.61	12.91	20.95	34.75	46.60	61.57
УСИЛИЕ НА СРЕЗ V_Ru,m
Стандартная глубина анкеровки	[кН]	12.15	19.24	27.95	51.54	80.85	152.33
Редуцированная глубина анкеровки	[кН]	12.15	16.00	27.95	51.54	80.85	152.33
ХАРАКТЕРНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Rk
Стандартная глубина анкеровки	[кН]	9.72	12.61	20.17	27.59	35.02	41.89
Редуцированная глубина анкеровки	[кН]	6.05	8.87	12.87	19.36	28.05	35.56
УСИЛИЕ НА СРЕЗ V_Rk
Стандартная глубина анкеровки	[кН]	9.72	12.61	23.30	43.00	67.40	83.78
Редуцированная глубина анкеровки	[кН]	6.05	8.87	12.87	38.72	56.10	70.72
РАСЧЁТНАЯ НАГРУЗКА
УСИЛИЕ НА ВЫРЫВ N_Rd
Стандартная глубина анкеровки	[кН]	3.86	5.00	8.00	10.95	13.90	16.62
Редуцированная глубина анкеровки	[кН]	2.40	3.52	5.11	7.68	11.13	14.03
УСИЛИЕ НА СРЕЗ V_Rd
Стандартная глубина анкеровки	[кН]	3.86	5.00	16.01	21.90	27.79	33.25
Редуцированная глубина анкеровки	[кН]	2.40	3.52	5.11	15.37	22.26	28.06

Механические свойства

Размер			M8	M10	M12	M16	M20	M24
Предел прочности при растяжении	f_uk	[N/mm2]	620	620	620	620	620	620
Предел прочности при срезе	f_uk	[N/mm2]	520	520	520	520	520	520
Предел текучести при растяжении	f_yk	[N/mm2]	531	531	531	531	531	531
Предел текучести при срезе	f_yk	[N/mm2]	416	416	416	416	416	416
Зона сечения – вырыв	A_s	[мм2]	25.5	40.7	60.1	106.6	162.9	311
Зона сечения – срез	A_s	[мм2]	36.6	58	84.3	157	245	353
Упругий момент сопротивления сечения	W_el	[мм3]	31.2	62.3	109.2	277.5	540.9	935.5
Характеристический изгибающий момент	M⁰_Rk,s	[Nm]	17	35	61	155	302	651
Расчётное сопротивление изгибу	M	[Nm]	14	28	49	124	241	521
